Улаштува́ння та застосування буронабивних і буроін'єкційних паль CFA - (БІС)

• Будівництво зараз))), не просто будівництво - «Ми будували, будували і нарешті збудували »

Але насправді будівництво – це сучасний архітектурний, технологічний, економічний проект, розрахований знизу до верху по хвилинах до самої здачі готового об'єкта. Якщо на якомусь етапі відбудеться збій, весь проект завалиться. В основі будівлі лежить надійний фундамент, розташований в грунті. Буроін'єкційні палі (БІС)   економічний витрат і оперативний спосіб зміцнення грунту в місті, сільській місцевості, у непростих умовах.

Види і місця застосування

Розумність використання буроін'єкційних паль визначається конкретними умовами будмайданчика на базі порівняння варіантів проектних висновків. БІС рекомендується застосовувати для:

• виробництві опор на грунтах, які потребують додаткового зміцнення і посилення;
• будівництва висотних будинків у міських умовах районів високої щільності;
• реставрації охоронюваних історичних будівель;
• споруди похилих мостових опор під розрахунковим кутом;
  надбудови будівель.

Споруда буроін'єкційних паль

Буроін'єкційні палі класифікуються 2 категоріями по місцях прив'язки до земляних поверхонь:

• висячі палі встановлюють на ділянках, де несучу навантаження на грунт подають бічною поверхнею. Поширений випадок, коли на ділянці будівництва земля позбавлена міцної несучої прошарку — отсыпи, береги;
  стійки-палі передають навантаження нижнім кінцем, розташовуючись заглиблений, спираються через спеціально зроблене закінчення, або п'яту.

Буроін'єкційні палі часто застосовують при будівництві будівель на ділянках, де необхідно зробити захист осипання грунту на стінках свердловин. Аналогічні зміцнення використовуються для реконструкції фундаментів зведених будівель, відновлення крену споруд, зміцнення мостових опор у складних ґрунтових умовах — пливунах.

Пристрій буроін'єкційних паль

• Технологія спорудження буроін'єкційних паль

БІС як одну з форм буронабивних паль не відносять до виду конструкцій високої складності. Склад деталей простий і економічний: штанга; муфта; центратор; бурова колонка; шайби; гайки. Муфтами об'єднують в довжину штангу і поміщають в бурової колони. Від нарізки штанги залежить вибір розчину з певною адгезією, сполучною якістю. Центратор рівномірно розподіляє, що надходить у свердловину розчин. Висота центратора більше висоти бурової коронки. З'єднувальні гайки різної форми стійкі до температурних впливів, володіють підвищеною твердістю завдяки сталі, з якої вони зроблені. Всі деталі проходять додаткову термічну обробку.

Буироинъекционный фундамент є спрощеним типом буронабивних паль

Основні відмінності:

• гнучкість;
• невеликий діаметр 350 400 500 600 800 см;
• цементний розчин як наповнювач стовбура;
• простий метод виготовлення.
• При цьому ін'єкція цементного розчину вимагає дотримання послідовності технологічних етапів споруди палі.

Буріння свердловини під буроін'єкційні палі

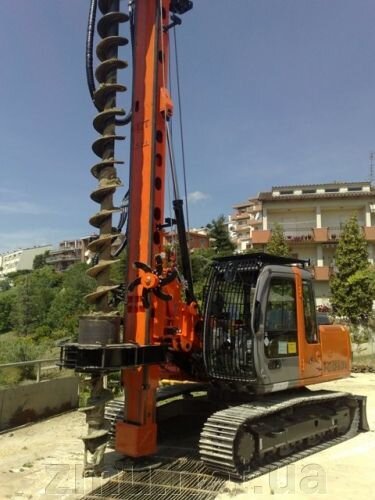

Буріння отвору спеціальної шнекової установкою. Діаметр отвору не менше 0,35 м, відстань між отворами не більше 1,2 м. Порожнисті шнекові колони використовуються в процесі буріння.
По досягненню розрахункової глибини починається витяг порожнього шнека, з синхронним нагнітанням під тиском бетону в порожній обсяг свердловини. За технологією порожнечі наповнюють до верхнього рівня грунту, ознака наповненою свердловини – з'явився зверху грунту нагнітається розчин.
Після заповнення вироблення бетонним розчином в неї занурюють арматурний каркас-основа. У відповідності з будівельними нормами для каркаса беруть стрижні арматури діаметра 18 мм. Каркас спускають в свердловину відразу після наповнення бетоном, час, відведений технологією цим діям не більше третини години. Після остаточного застигання буроін'єкційних паль стає довговічною основою фундаменту споруджуваного споруди.

Вимоги до техпроцесу

Виконання будівельних норм і правил обов'язкові для етапів робіт виготовлення буроинъекционного підстави. Виробництво каркаса, встановленого в заповнену бетоном свердловину, згідно СНиП вимагає:

• більше 5 стрижнів діаметром 18 мм з арматури класу А3;
• діаметра готового каркаса понад 14 см;
• поділу каркаса на сегменти по довжині 1,17 м.

За технологією виготовлення буроін'єкційних паль потрібно, щоб великі палі понад 19 см діаметром армировались конструкціями, звареними безпосередньо на будівельному майданчику. Для додаткового посилення таких свердловин робиться зовнішнє армування арматурними кільцями. Зміцнюючі металеві бандажі шириною 6-9 см робляться товщиною 9 мм, зміна зазначених параметрів тягне за собою порушення технології.

ПАЛЬОВИЙ АРМОКАРКАС

Бандажі жорсткості оснащуються фіксаторами, з допомогою яких конструкція каркаса найбільш точно і рівномірно розташовується в заповненій сумішшю свердловині. Для дотримання технологія виготовлення буроін'єкційних паль оточують по глибині захисним шаром бетону, оточуючим каркас. Товщина шару оточення не повинна бути менше 70 мм Бетонування проводиться розчином бетону марки М 300. Такий цемент відповідає класу деформації В 22,5.

За існуючими нормами і правилами вміст цементу в розчині — 350 кг/куб. м, щебеню дрібних фракцій, який грає роль заповнювача – 25% ваги. Пластифікатор, обраний за поточними умовами будмайданчика у відповідності зі Сніпом, додасть пластичність приготовленої для заливки бетонної суміші. Підготовлений бетон при повному дотриманні технології має необхідну консистенцію, яка забезпечує вільний перебіг складу по порожньому шнека до нижнього кінця пробуреного отвори.

• ЦЕ ВАЖЛИВО !

СВЕРДЛОВИНИ ДЛЯ БУРОІН'ЄКЦІЙНИХ ПАЛЬ ПРОРУБАЮТСЯ ПРИ ПОСТІЙНИХ ПРЯМИХ І РЕГРЕСИВНИХ РУХАХ ШНЕКА, РОЗЧИН НАГНІТАЄТЬСЯ ПОСТІЙНО. ШВИДКІСТЬ РУХУ ШНЕКА ЗМІНЮЄТЬСЯ ПРИ ЗМІНІ ТИСКУ В СИСТЕМІ, АВТОМАТИЧНО РЕГУЛЮЮЧИ ЗАПОВНЕННЯ

Пристрій буронабивних паль

Буронабивні палі – це один з найбільш зручних способів організації фундаменту будівлі, що будується. Діаметр становить 0,5 - 1,5 м, глибиною до 40 м. Для збільшення несучої здатності вони можуть виготовлятися з розширенням у нижній частині стовбура. У більшості випадків застосовують при великих навантаженнях, а так само при глибокому заляганні мало стискаються грунтів.

• При пристрої даного типу паль, буриться свердловина під захистом інвентарних обсадних труб.

Обсадна труба дозволяє : перекривати горизонти плывунных ґрунтів; забезпечує безпеку ведення зварювальних робіт; дозволяє контролювати параметри свердловини; забезпечує високу якість заповнення свердловини бетоном. Виготовляється арматурний каркас з арматури періодичного профілю класу не нижче АІІІ, при необхідності, каркасом може служити жорстка арматура, яка в подальшому монтується в пробурену свердловину і укладається бетон.

Существует несколько методов устройства буронабивных свай. Выбор того или иного метода зависит от геологических условий участка, выделенного под строительство, а так же от экономической целесообразности.

• Преимущества технологии:

1. Высокая надежность позволяет безошибочно контролировать процесс бурения с достижением несущего слоя.
2. Позволяет разбуривать или извлекать валуны, которые встречаются на глубине
3. Заполнение скважины производится через бетонолитную трубу, при наличие в скважине арматурного каркаса, это исключает, при соблюдении технологии, образования шеек
4. В процессе бурения осуществляется прямой контроль за соответствием фактических инженерно геологических условий - проектным, что при соответствующем мониторинге позволяет избежать ошибок и найти наиболее оптимальное решение
5. Возможность устройства уширения позволяет наиболее полно использовать несущую способность сваи.
